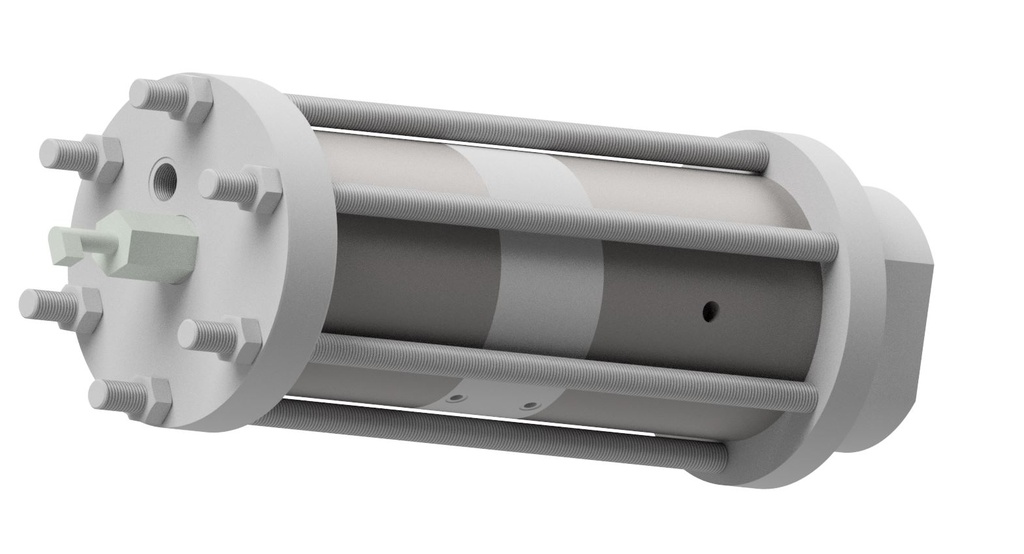

FDE 4000/60

HFA- Füll- und Druckerzeugungseinheit [HFA-FDE] mit Medientrennung zur Direktmontage auf einen Axialkraftzylinder für Innenhochdruckanwendungen

Abmaße (L, B, H) [mm]:	750(+57 für Wegmesssystem)x280x280
Gewicht:	ca. 190kg
Hubvolumen Ölseite (A):	2,34dm3
Hubvolumen Ölseite (B):	2,16 dm3
Hubvolumen:	0,18dm3
Betriebsdruck Niederdruck:	260bar
max. 300bar
Betriebsdruck Hochdruckmedium:	max. 3300bar
Umgebungstemperaturbereich:	+10°C…40°C
Öltemperatur, Antriebseitig:	+10°C…70°C
HFA- Temperaturbereich:	+10°C…50°C

Hydrauliköl: HLP 46
erforderliche Ölreinheit: ISO 4406 Klasse 20/18/15

HFA- Flüssigkeit für den Hochdruckbereich: HOSMAC-ONS 2037 (7-prozentig)
erforderliche Reinheit:	ISO 4406(c) Klasse 18/16/13

Weg- Messsystem
- Magnetostriktiver linearer Positionsmesssensor-
max. Messlänge:	110mm
Typ:	Temposonic®R-Series V (Fa. MTS Sensor Technologie [RH5MA0110M01D701S1021B1]
Netzteil:	mit Energiebegrenzung (UL61010-1)
Betriebstemperaturbereich: -40 … 85° C, nicht relevant, da der Temperaturbereich der Gesamtmaschine zu beachten ist
Schutzart: IP67
Feuchte: max. 90%
Gewindeanschluss:	M18x1,5
Gerätestecker:	M16; 7- polig
Betriebsspannung:	24VDC(+/-20%)
max. Leistungsaufnahme 1,2W
Ausgangssignal: SSI; synchroner Modus1
Messrichtung:	Vorwärts
Datenbreite: 25 bit
Format: Binär
Auflösung: 5 µm
EMV- Prüfung:	Elektromagnetische Störfestigkeit gemäß EN61000-6-2
